Was kostet es, eine DXF-Datei erstellen zu lassen?
Stand 4 Min. Lesezeitvon Maik Menzel
Kurz gesagt
Eine DXF-Datei erstellen zu lassen kostet bei uns ab 49 € zzgl. USt. für ein einfaches, vollständig bemaßtes Teil und ab 89 € für Teile mit mehr Konturen oder einer Vorlage, die erst entzerrt werden muss. Umfangreiche Teile und Teilesätze rechnen wir nach Angebot. Entscheidend ist die Konstruktionszeit, und die hängt vor allem an der Vorlage.
Wonach sich der Preis richtet
Eine DXF-Datei ist kein Produkt von der Stange. Jemand sieht sich die Vorlage an, klärt offene Maße und konstruiert die Kontur in CAD. Bezahlt wird diese Zeit. Wie groß das Teil ist oder aus welchem Material es später geschnitten wird, spielt dafür kaum eine Rolle.
Deshalb nennen wir vorab keine Pauschale je Datei, sondern Preisstufen als Orientierung. Den verbindlichen Festpreis bekommen Sie, nachdem wir die Vorlage gesehen haben, und bevor Kosten entstehen.
| Stufe | Preis | Typisch dafür |
|---|---|---|
| Einfach | ab 49 € zzgl. USt. | Platte, Flansch oder Halter mit Bohrungen und Radien, Vorlage vollständig bemaßt |
| Mittel | ab 89 € zzgl. USt. | Ausschnitte, Langlöcher und Freiformen, Foto mit Referenzmaß, Schriftzug oder Logo mit Stegen |
| Komplex | nach Angebot | Teilesätze und Serien, Abwicklungen gekanteter Bleche, lückenhafte Maße |
Was den Aufwand bestimmt

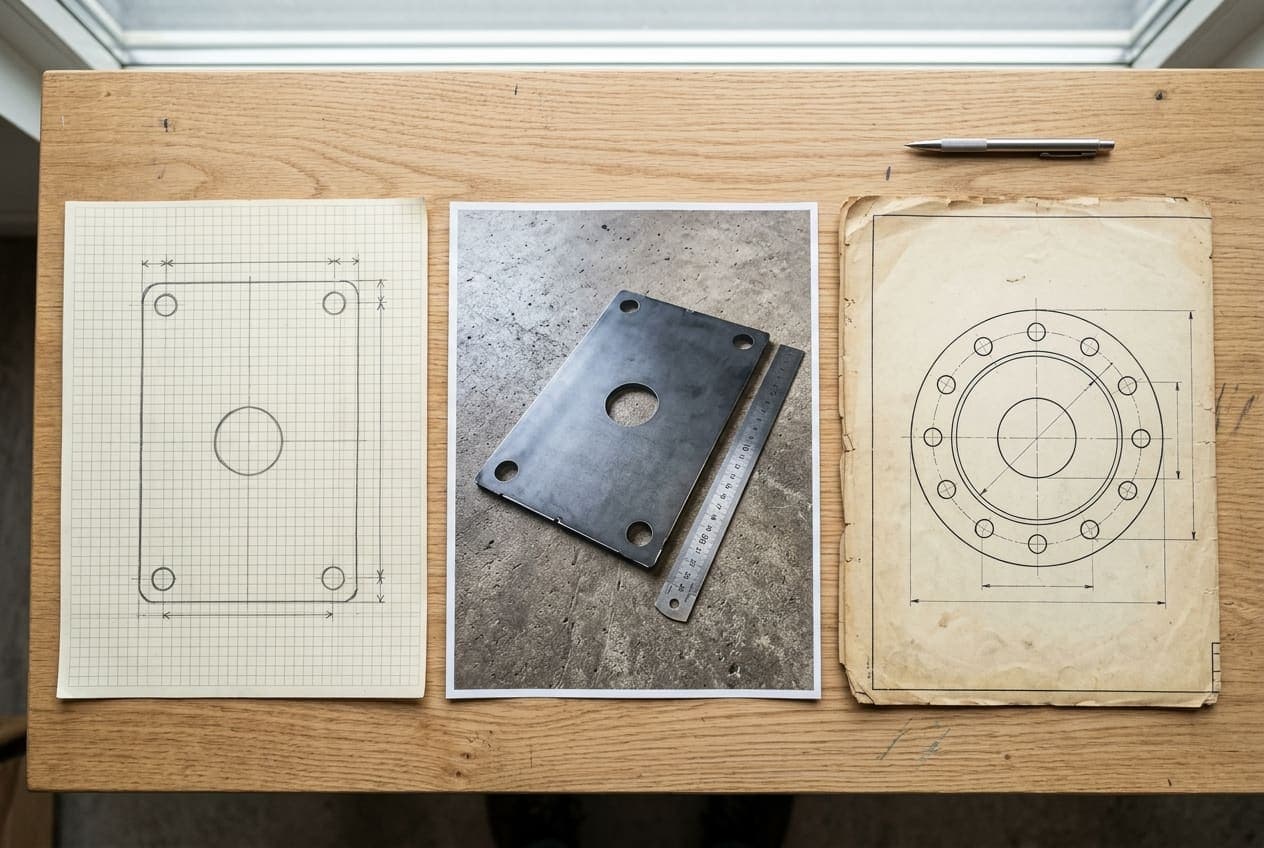

- Die Vorlage: Eine Skizze mit allen Maßen ist schnell umgesetzt. Ein Foto muss erst entzerrt und skaliert werden, ein Scan erst vermessen.
- Fehlende oder widersprüchliche Maße: Jede Lücke heißt ableiten, nachfragen oder eine Annahme treffen und abstimmen.
- Die Zahl der Konturen: Ein Rechteck mit vier Bohrungen ist schneller gezeichnet als ein Teil mit zwanzig Ausschnitten und Freiformen.
- Schrift und Logos: Stege setzen und kleine Details an das Verfahren anpassen kostet Zeit.
- Gekantete Teile: Für die Abwicklung muss die Biegung eingerechnet werden. Dafür braucht es Blechdicke und Biegeradius.
Beispiele
| Vorlage | Stufe | Warum |
|---|---|---|
| Bemaßte Bleistiftskizze eines Halters mit vier Bohrungen | Einfach | Alle Maße stehen da, wenige Konturen |
| Foto eines alten Halteblechs mit Lineal daneben | Mittel | Foto entzerren, über das Lineal skalieren, Kontur nachkonstruieren |
| Firmenschriftzug als JPG für ein Schild | Mittel | Kontur sauber nachziehen, Stege in O, A und B setzen |
| Alte Fertigungszeichnung mit acht verschiedenen Blechen | Komplex | Mehrere Teile, Maße aus dem Plan ableiten und gegenprüfen |
| Gehäuse aus gekantetem Blech nach Muster | Komplex | Abwicklung mit Biegeradien berechnen |
So halten Sie die Kosten niedrig
Den größten Einfluss auf den Preis haben Sie selbst, und zwar mit der Vorlage. Jede Minute, die wir nicht mit Ableiten und Nachfragen verbringen, steckt nicht im Angebot.
- Schreiben Sie alle Maße dazu, die Sie kennen, vor allem Außenmaße, Bohrungsdurchmesser und Lochabstände.
- Fotografieren Sie Bauteile senkrecht von oben, mit einem Lineal oder Zollstock direkt daneben.
- Schicken Sie bei Logos die Originaldatei als SVG, EPS oder PDF, wenn es sie gibt.
- Nennen Sie Material, Blechdicke und Verfahren. Dann passen Mindestmaße und Stege von Anfang an.
- Fassen Sie mehrere Teile in einer Anfrage zusammen. Abstimmung und Rückfragen fallen dann nur einmal an.
Was im Preis enthalten ist

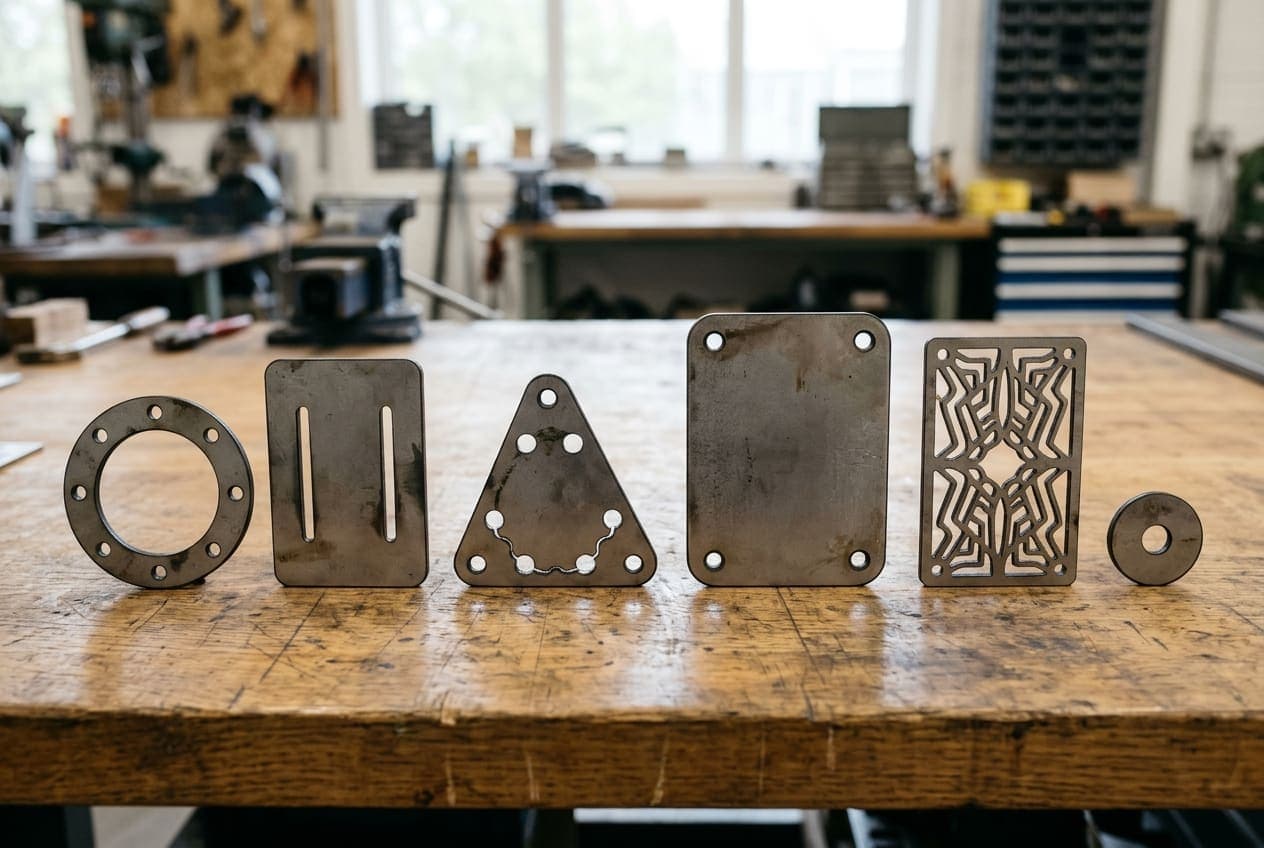

- Die schnittfertige DXF-Datei: 1:1 in Millimetern, geschlossene Konturen, echte Kreise, alles auf einem Layer.
- Auf Wunsch DWG oder eine ältere DXF-Version wie R12, ohne Aufpreis.
- Nachbesserung, falls ein Maß nicht zur Vorlage passt.
- Ein verbindlicher Festpreis vor Beginn. Die Anfrage selbst kostet nichts.
Eilt es, liefern wir als Express innerhalb von 24 Stunden nach Ihrer Zusage, wenn die Vorlagen vollständig sind. Der Zuschlag beträgt 50 % auf den Angebotspreis. Die Rechnung kommt nach der Lieferung. Alle Preise verstehen sich zuzüglich Umsatzsteuer, das Angebot richtet sich an Gewerbekunden.
Selbst zeichnen oder machen lassen?
Wer ein CAD-Programm beherrscht und eine vollständig bemaßte Vorlage hat, zeichnet ein einfaches Teil oft selbst schneller, als eine Anfrage dauert. Rechnet man die eigene Arbeitszeit aber ehrlich mit, oder muss erst ein Foto vermessen und ein Konverter-Ergebnis repariert werden, ist eine fertige Datei schnell die günstigere Lösung. Dazu kommt das Risiko: Ein Maßfehler zeigt sich erst am geschnittenen Blech, und das kostet meist mehr als die Datei.
Häufige Fragen
Warum gibt es keinen festen Preis pro DXF-Datei?
Weil der Aufwand von der Vorlage abhängt, nicht von der Datei. Eine bemaßte Skizze ist schnell umgesetzt, ein Foto ohne Maße braucht ein Vielfaches. Die Preisstufen geben die Größenordnung vor, den Festpreis nennen wir nach Sichtung der Vorlage.
Kostet das Angebot etwas?
Nein. Sie schicken die Vorlage, bekommen meist innerhalb eines Werktags einen Festpreis und entscheiden dann. Kosten entstehen erst mit Ihrer Zusage.
Was passiert, wenn ein Maß in der Datei nicht stimmt?
Dann bessern wir nach. Prüfen Sie die Datei deshalb vor dem Schneiden, am einfachsten mit einem Ausdruck im Maßstab 1:1.
Wird es günstiger, wenn ich mehrere Teile auf einmal schicke?
Oft ja. Abstimmung und Rückfragen fallen nur einmal an, und ähnliche Teile gehen schneller. Das zeigt sich im Festpreis für den ganzen Auftrag.
