Bild oder Foto in DXF umwandeln: Logo, Skizze und Bauteil richtig vorbereiten

Zwei sehr verschiedene Fälle

„Bild in DXF umwandeln“ meint meistens eines von zwei Dingen. Entweder liegt eine Grafik vor, etwa ein Logo, ein Schriftzug oder eine Skizze in Schwarz auf Weiß. Oder es gibt ein Foto von einem echten Teil, das nachgefertigt werden soll. Für die Grafik reicht oft ein Programm. Beim Foto zählt jeder Millimeter, und da hilft die Automatik kaum.

Logo oder Grafik: automatisch nachzeichnen

Für einfarbige Grafiken mit klaren Kanten ist die Funktion „Bitmap nachzeichnen“ in Inkscape ein guter Anfang. So gehen Sie vor:

1. 1Bild in Inkscape importieren und „Pfad“ › „Bitmap nachzeichnen“ wählen.
2. 2Den Schwellwert so einstellen, dass alle Kanten erfasst werden, aber kein Rauschen dazukommt.
3. 3Das Bild löschen und nur den Pfad behalten. Mit „Pfad vereinfachen“ unnötige Knoten entfernen.
4. 4Auf die gewünschte Breite skalieren und als „Desktop Cutting Plotter (AutoCAD DXF R14)“ speichern.

Danach kommt der Teil, den kein Programm übernimmt: Bei Buchstaben wie O, A oder B fallen die Innenflächen beim Schneiden heraus. Schmale Stege halten sie fest. Wo sie sitzen, entscheidet darüber, ob das Schild lesbar bleibt. Prüfen Sie außerdem, ob kleine Details das Verfahren überstehen. Ein Plasmabrenner hat eine deutlich breitere Schnittfuge als ein Laser.

Je besser die Vorlage, desto weniger Nacharbeit. Fragen Sie bei Logos nach der Originaldatei als SVG, EPS oder PDF. Die enthält die Kontur meist schon als Vektor.

Foto vom Bauteil: so nehmen Sie es richtig auf

Ein Foto enthält keine Maße, nur Proportionen. Wie gut die DXF-Datei am Ende passt, hängt deshalb fast ganz an der Aufnahme. Perspektive lässt sich herausrechnen, Unschärfe nicht.

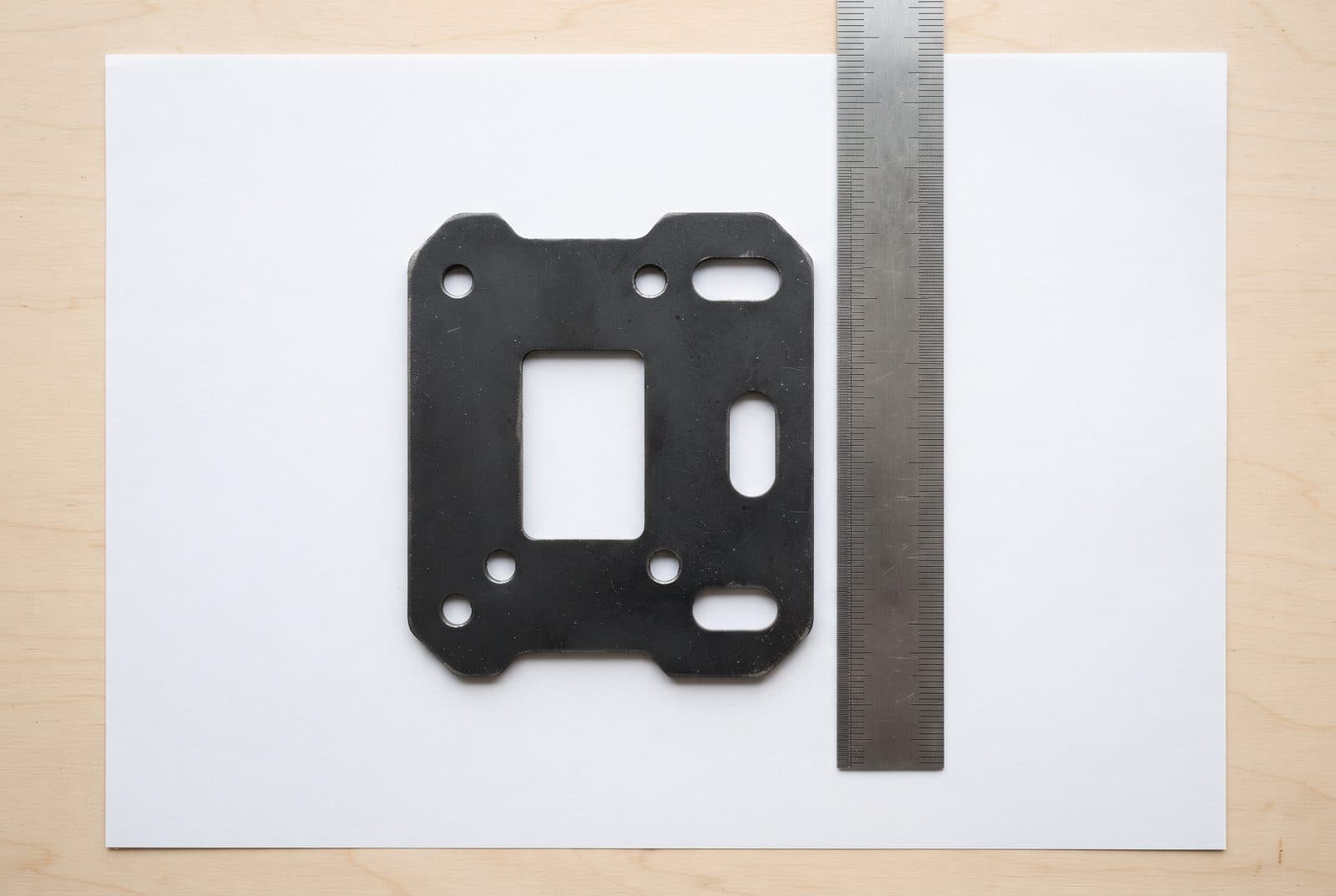

• Senkrecht von oben fotografieren, das Teil in der Bildmitte.
• Einen Schritt zurücktreten und zoomen, statt mit dem Handy dicht heranzugehen. Der Weitwinkel biegt sonst die Ränder.
• Einen einfarbigen, kontrastreichen Untergrund wählen, zum Beispiel weißes Papier unter dunklem Stahl.
• Einen Maßstab direkt danebenlegen: Stahllineal, Zollstock oder Messschieber.
• Gleichmäßiges Licht ohne Blitz, damit keine harten Schatten an den Kanten entstehen.
• Bohrungen zusätzlich mit dem Messschieber messen und die Werte dazuschreiben.

Der Maßstab muss auf derselben Höhe liegen wie die Oberfläche des Teils. Bei einem 10 mm dicken Teil liegt ein Lineal auf dem Tisch tiefer, und das Foto zeigt es kleiner, als es im Verhältnis ist. Legen Sie es dann auf eine Unterlage gleicher Höhe.

Vom Foto zur Kontur

Automatisches Nachzeichnen hilft bei Fotos kaum: Schatten, Spiegelungen und Kratzer werden genauso zur Kontur wie die Kante selbst. Der verlässliche Weg ist das Nachkonstruieren:

1. 1Das Foto entzerren, damit die Ansicht wirklich senkrecht ist.
2. 2Es als Hintergrund ins CAD legen und über den Maßstab im Bild auf 1:1 skalieren.
3. 3Die Kontur mit Linien, Bögen und Kreisen nachzeichnen, nicht mit einer Freihandlinie.
4. 4Gemessene Werte, zum Beispiel Bohrungsdurchmesser, exakt übernehmen. Symmetrie herstellen, wo das Teil symmetrisch gemeint ist.
5. 5Das Ergebnis gegen das echte Teil prüfen, am besten mit einem Ausdruck im Maßstab 1:1.

Bei einem flach liegenden Teil, senkrecht fotografiert und mit Maßstab im Bild, ist so in der Regel eine Genauigkeit im Zehntelmillimeter-Bereich möglich. Das reicht für Laser- und Plasmazuschnitt. Ohne Maßstab stimmen nur die Proportionen.

Wann es sich lohnt, die Datei machen zu lassen

Ein Logo mit klaren Kanten bekommen Sie mit Inkscape oft selbst hin. Beim Foto eines Bauteils, das wieder passen muss, kostet das Entzerren und Nachkonstruieren Zeit und etwas Übung, und ein Fehler zeigt sich erst am geschnittenen Teil.

Schicken Sie uns in dem Fall das Foto mit Maßstab und den gemessenen Werten. Wir konstruieren die Kontur maßhaltig nach und setzen Stege, wo sie gebraucht werden. Ein Teil aus einem Foto liegt meist in der mittleren Preisstufe ab 89 € zzgl. USt., den Festpreis nennen wir Ihnen vorher.
