Für Laser · Plasma · Wasserstrahl · Plotter
DXF-Dateien erstellen lassen. Auf Ihre Maße.
Sie schicken eine Skizze, ein Foto, ein PDF oder eine alte Zeichnung. Wir konstruieren die Kontur in CAD neu und liefern eine DXF-Datei, die Ihre Maschine ohne Nacharbeit schneidet.
- ab 49 € zzgl. USt.
- Festpreis vor Beginn
- Nur für Gewerbekunden
Fahren Sie mit der Maus über die Zeichnung.
- Handskizze
- Handyfoto
- PDF-Scan
- Fertigungszeichnung
- Schablone
- Logo als JPG
- DXF R12
- DXF 2000
- DXF 2018
- DWG
- Layer nach Schnitt und Gravur
- Maßstab 1:1 in mm
Leistung
Die Vorlage darf unordentlich sein. Die Maße müssen stimmen.
Ob Bleistiftskizze oder Fertigungszeichnung von 1985: Wir brauchen genug Maße, um das Teil eindeutig festzulegen. Fehlt eines, fragen wir vor dem Angebot nach.
Skizze oder Handzeichnung
Bleistift auf Karopapier reicht, wenn die Maße dranstehen. Wir pausen nichts ab, wir konstruieren auf Ihren Maßen neu.
Foto vom Bauteil
Senkrecht von oben, Zollstock daneben. Wir entzerren das Bild, skalieren über das Referenzmaß und zeichnen die Kontur nach.
PDF oder Scan
Auch gescannte oder verkleinert gedruckte PDFs. Die Kontur sitzt auf den bemaßten Werten, Rahmen und Schriftfeld lassen wir weg.
Technische Zeichnung
Alte Fertigungszeichnungen sind oft besser bemaßt als jede neue Skizze. Widersprechen sich zwei Maße, fragen wir vorher nach.
Muster oder Schablone
Ein vorhandenes Blechteil oder eine Schablone, flach hingelegt und fotografiert. Daraus wird die Kontur zum Nachfertigen.
Logo oder Schriftzug
Aus JPG, PNG, SVG oder EPS wird eine geschlossene Kontur. Stege halten die Innenflächen von O, A und B, damit nichts herausfällt.
Was Sie bekommen
- Geschlossene Konturen, jede Kante genau einmal. Die Datei geht ohne Nacharbeit in die Maschine.
- Maßstab 1:1 in Millimetern, gegen die Maße Ihrer Vorlage geprüft.
- Bohrungen als echte Kreise und Radien als Bögen statt angenäherter Vielecke.
- Getrennte Layer für Schnitt, Gravur und Bohrung, wenn Ihr Teil das braucht.
- Auf Wunsch auch als DWG oder ältere DXF-Version wie R12, ohne Aufpreis.
Passend zu Ihrem Verfahren
Wie breit die Schnittfuge ist, wie klein ein Detail sein darf und wo Stege sitzen müssen, hängt am Verfahren und am Material. Schreiben Sie uns beides dazu, dann richten wir die Datei danach aus.
- Laser
- Plasma
- Wasserstrahl
- Schneideplotter
- Fräse
Beispiele

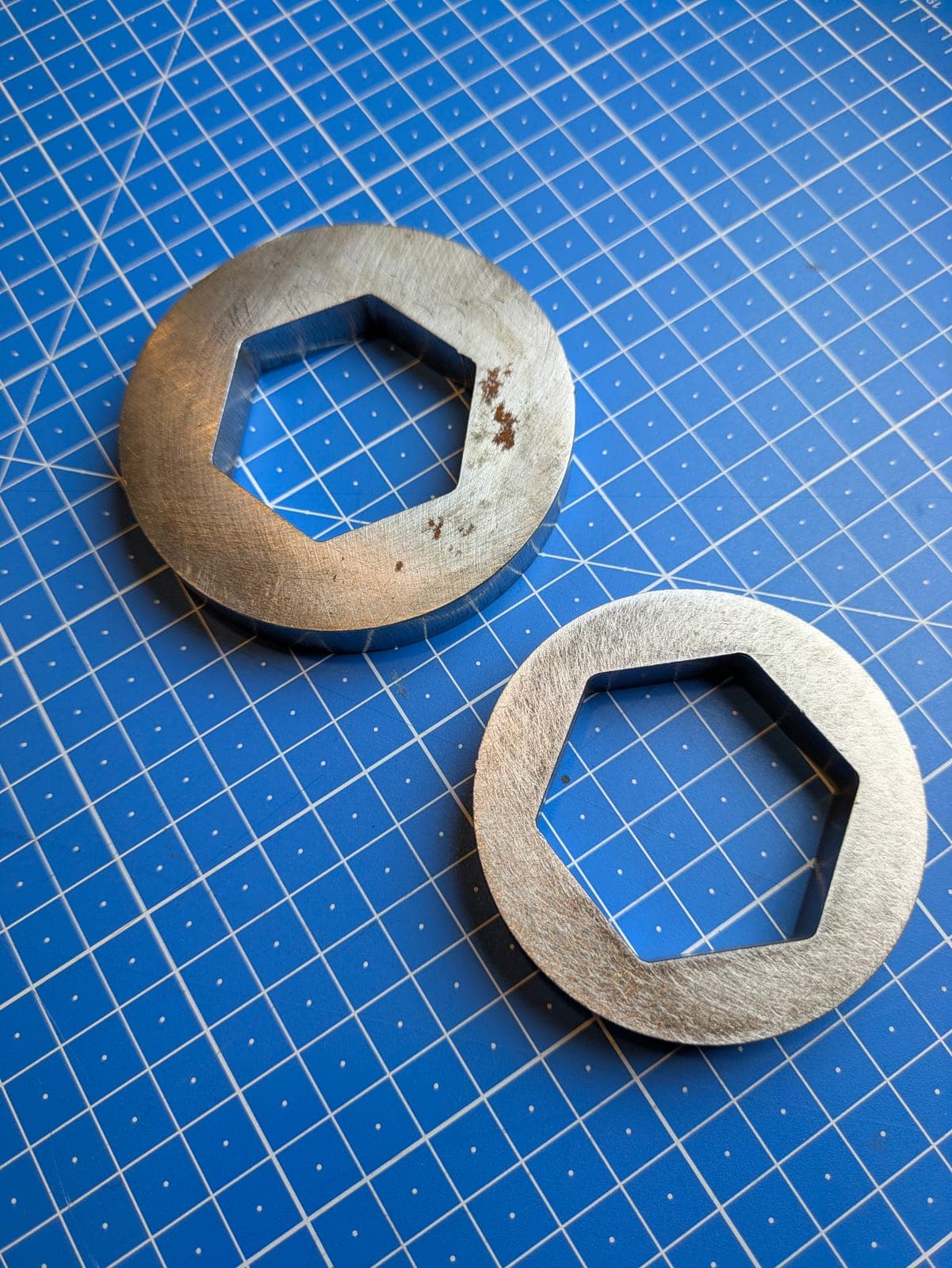

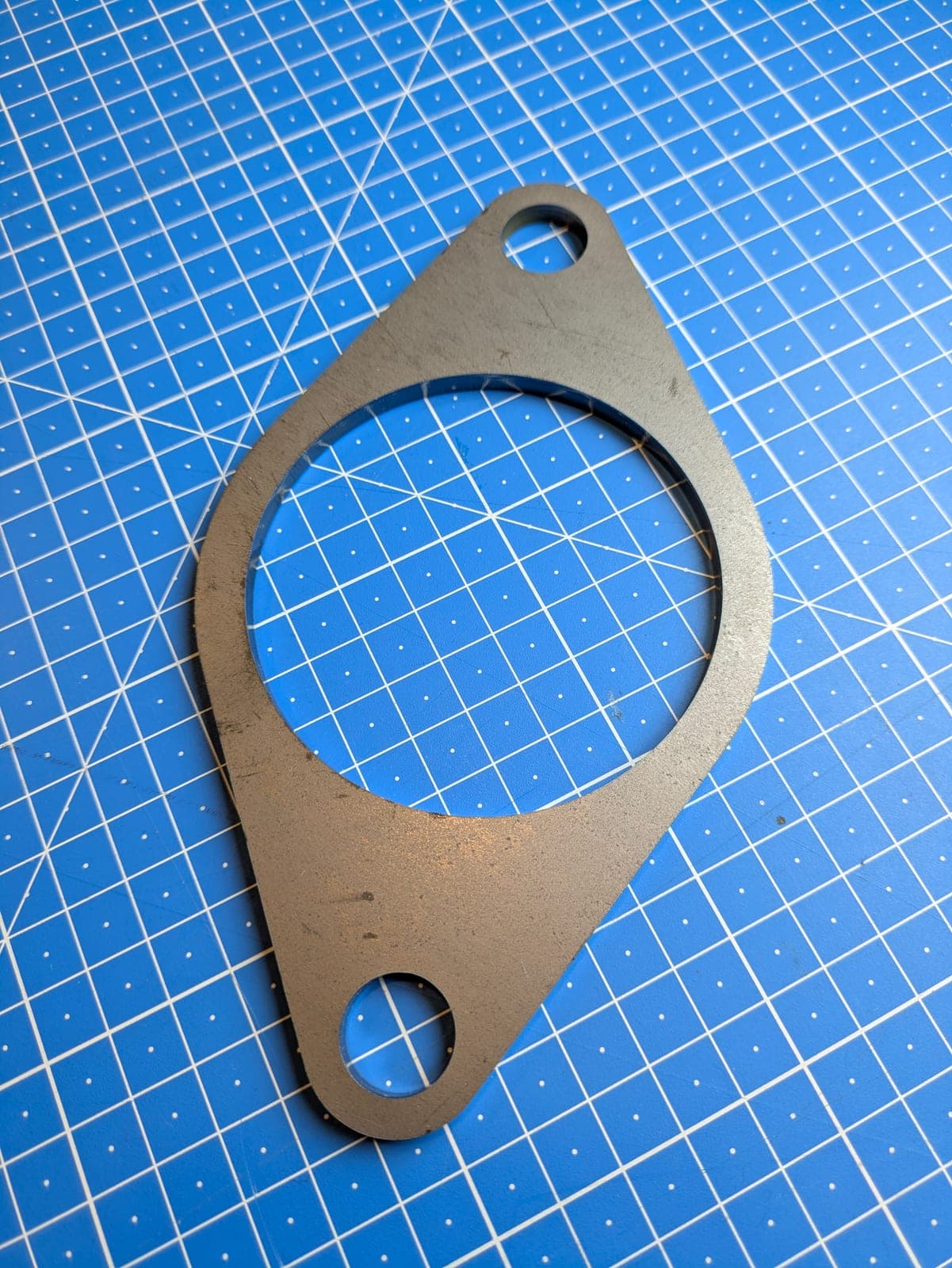

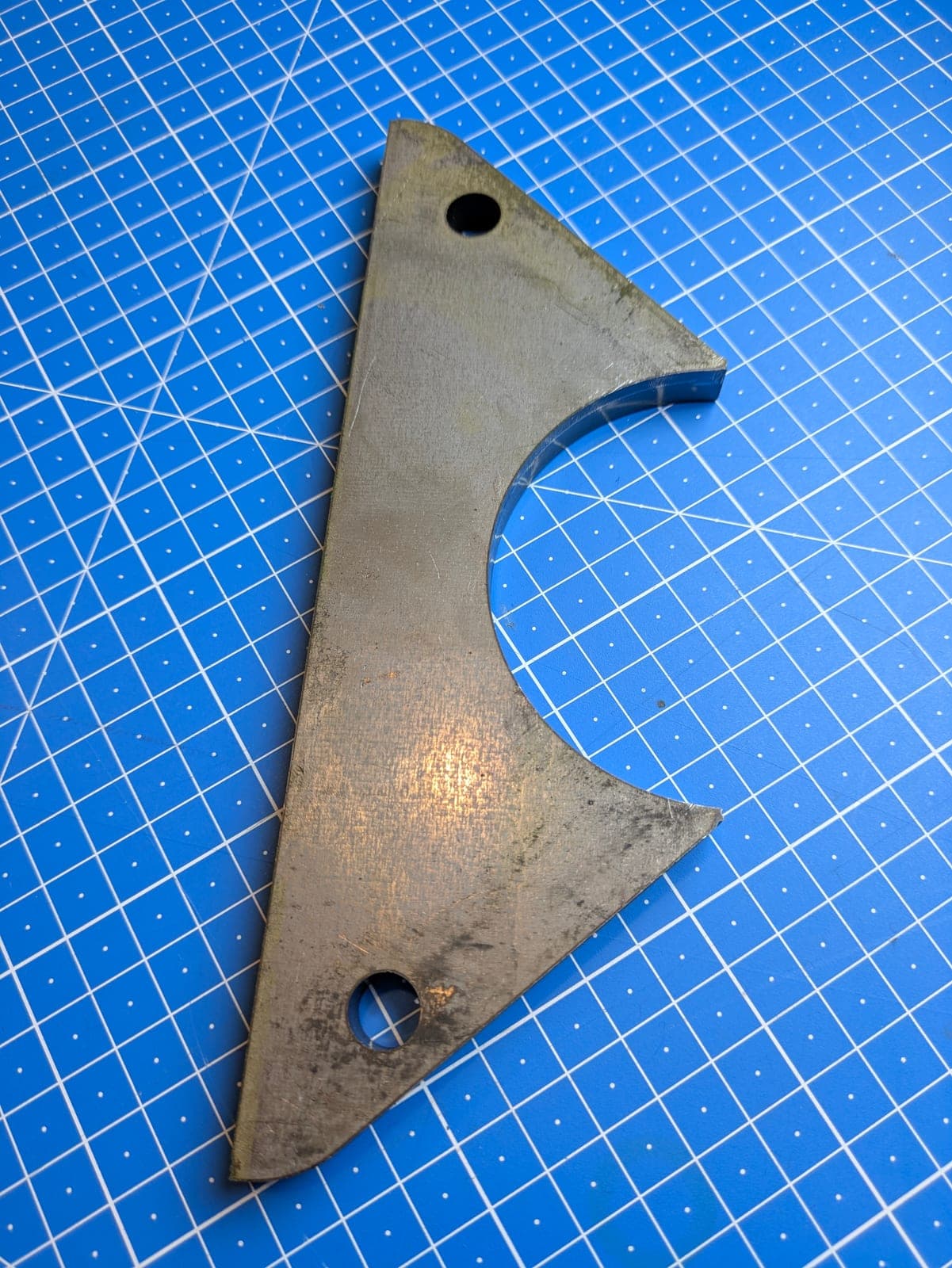

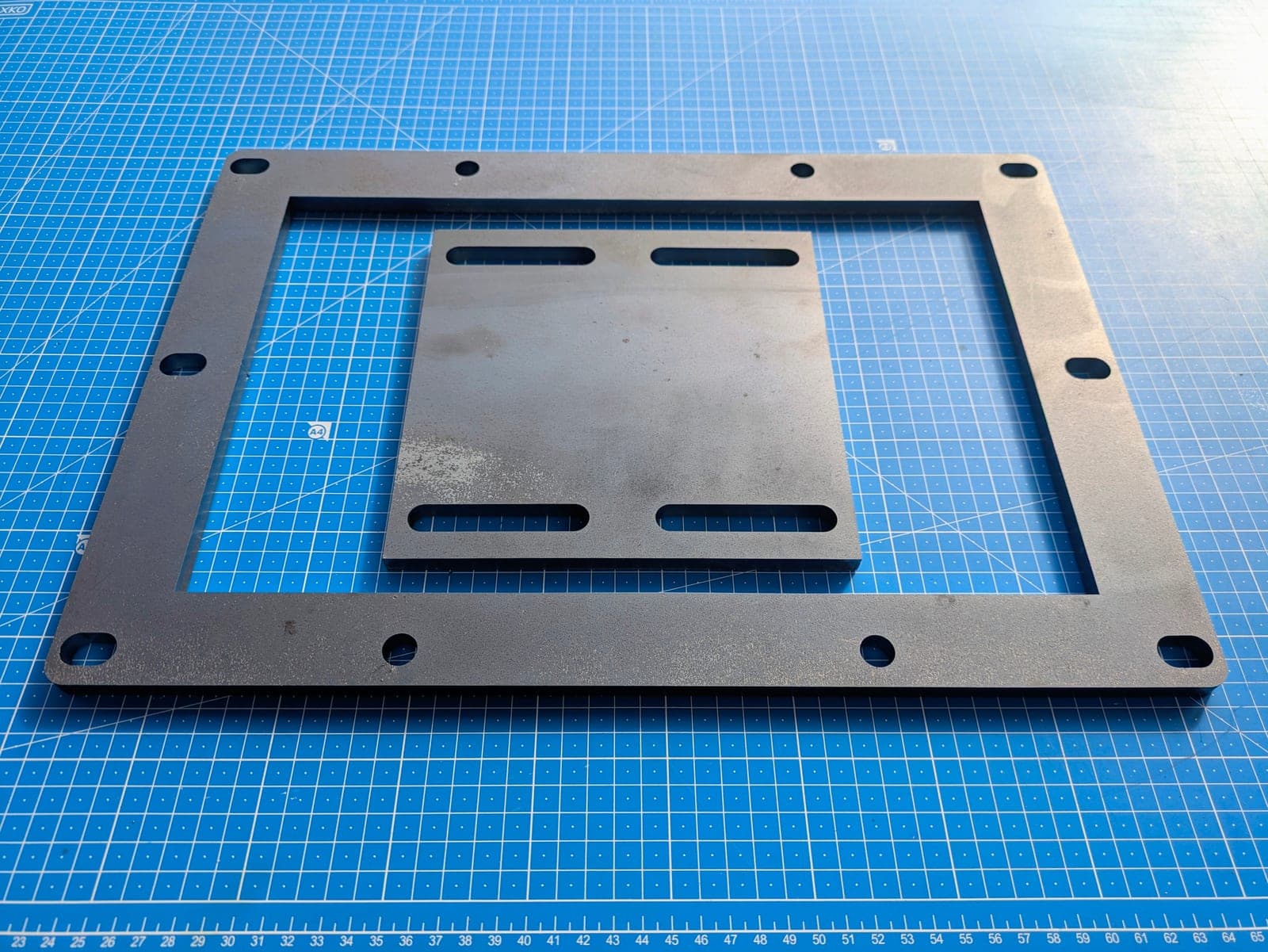

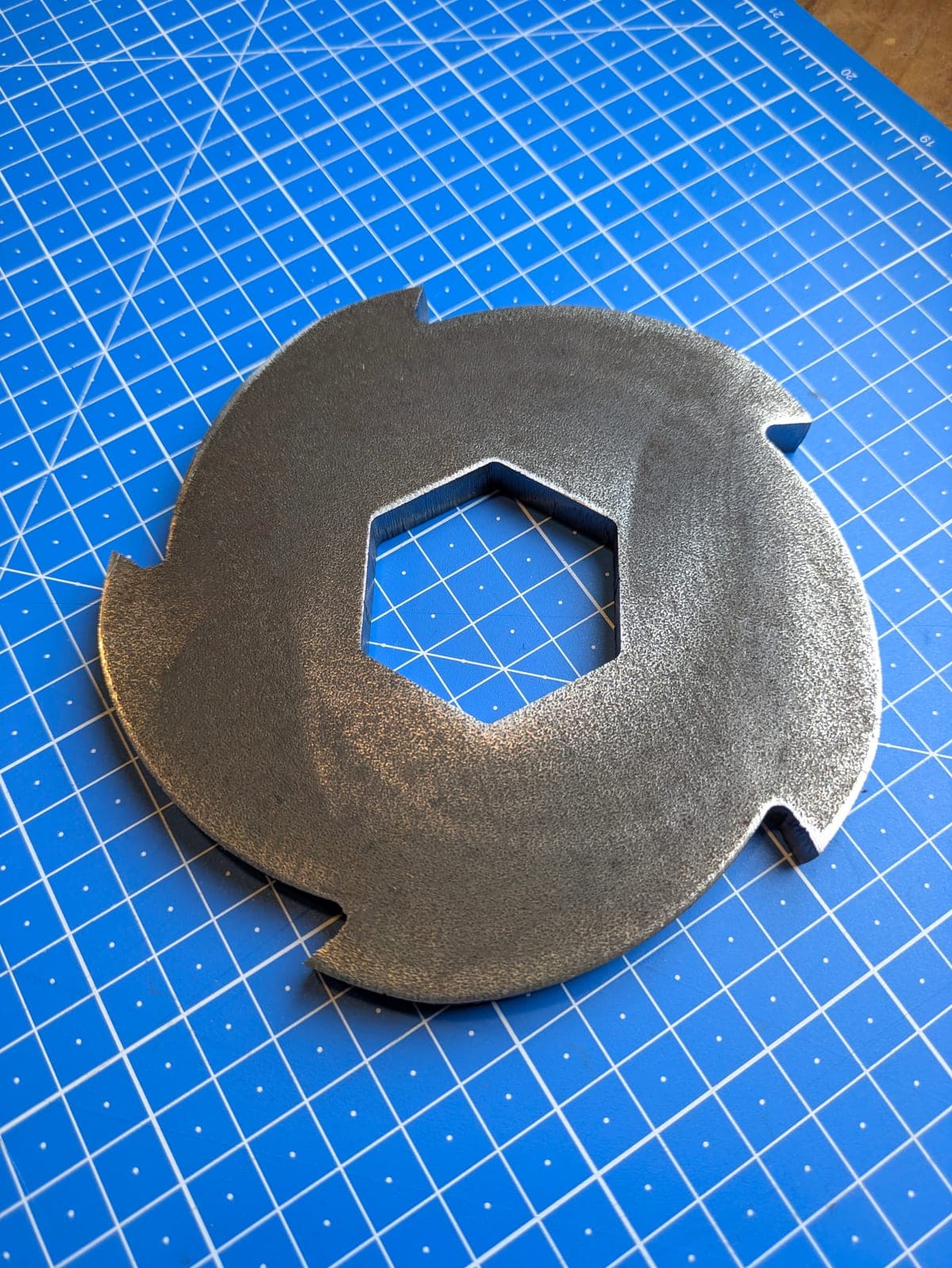

Beispiele aus der Praxis
Eine Auswahl von Bauteilen, die wir konstruiert und als schnittfertige DXF-Datei ausgeliefert haben.
Konverter oder Konstruktion
Warum ein Online-Konverter beim Zuschnitt meist scheitert
Ein PDF oder Foto zeigt, wie ein Teil aussieht. Wie groß es ist, kann ein Programm daraus nicht lesen. Der Konverter liefert deshalb Linien ohne Maßbezug: Die Datei öffnet sich, sieht richtig aus und hat trotzdem die falsche Größe.
| Merkmal | Automatische Umwandlung | Konstruktion von Hand |
|---|---|---|
| Maßstab | Wie im PDF hinterlegt, oft skaliert oder in Punkt | Auf die bemaßten Werte gesetzt und nachgemessen |
| Konturen | Linienzüge mit Lücken und doppelten Kanten | Geschlossene Polylinien |
| Gescannte Vorlage | Unbrauchbar, ein Scan besteht aus Pixeln | Vermessen und neu aufgebaut |
| Rahmen, Schriftfeld | Landen als Geometrie mit in der Datei | Bleiben draußen |
| Radien und Bohrungen | Als Vielecke angenähert | Als echte Kreise und Bögen |
Ablauf
So läuft ein Auftrag
- 01
Vorlage schicken
Foto, Skizze oder PDF ins Anfrageformular, dazu zwei Sätze, was daraus werden soll. Ein Kundenkonto brauchen Sie dafür nicht.
- 02
Festpreis bekommen
Wir sehen uns die Vorlage an und klären offene Maße. Das verbindliche Angebot haben Sie meist innerhalb eines Werktags.
- 03
Zusagen
Wir fangen erst an, wenn Sie zugesagt haben. Bis dahin kostet Sie die Anfrage nichts.
- 04
Datei prüfen
Die DXF-Datei kommt per E-Mail, und Sie prüfen sie vor dem Schneiden. Stimmt ein Maß nicht, bessern wir nach. Die Rechnung folgt nach der Lieferung.
Preise
Was kostet eine DXF-Datei?
Wir rechnen nach Konstruktionszeit. Ein einseitiges PDF kann schnell erledigt sein oder einen halben Tag dauern. Die Stufen zeigen die Größenordnung, den Festpreis nennen wir Ihnen vor Beginn.
Einfach
ab49 €
zzgl. USt.
Ein Einzelteil mit wenigen Konturen und eindeutiger Bemaßung.
- Platte, Flansch oder Halter
- Bohrungen und Radien
- Vorlage vollständig bemaßt
Mittel
ab89 €
zzgl. USt.
Mehr Konturen, mehr Ableitung oder eine Vorlage, die erst entzerrt werden muss.
- Ausschnitte, Langlöcher, Freiformen
- Foto mit Referenzmaß
- Schriftzug oder Logo mit Stegen
Komplex
nach Angebot
nach Sichtung der Vorlage
Umfangreiche Teile oder mehrere Teile in einem Auftrag.
- Teilesätze und Serien
- Abwicklungen gekanteter Bleche
- Lückenhafte Maße
Express: +50 %
Die Datei liegt innerhalb von 24 Stunden nach Ihrer Zusage vor, wenn die Vorlagen vollständig sind. Im Formular einfach ankreuzen.
Alle Preise zuzüglich Umsatzsteuer. Angebote nur für Unternehmen, Selbständige und Freiberufler. DWG oder ältere DXF-Versionen ohne Aufpreis.
Häufige Fragen
Kurz beantwortet
Wer kann bei DXFWerk bestellen?
Nur Unternehmen, Selbständige und Freiberufler, also Kunden im Sinne von § 14 BGB. Alle Preise verstehen sich zuzüglich Umsatzsteuer. Angebote an Privatpersonen machen wir nicht.
Kann ich mein PDF nicht einfach selbst umwandeln?
Wenn Ihr PDF eine Vektorzeichnung im Maßstab 1:1 ist, kommen Sie mit einem Konverter oft weit genug. Sobald die Zeichnung gescannt, skaliert oder nur teilweise bemaßt ist, liefert jeder Konverter Linien ohne Maßbezug: Die Datei öffnet sich, das Teil hat aber die falsche Größe. Genau dort fängt unsere Arbeit an.
In der Vorlage fehlen Maße. Geht das trotzdem?
Meistens ja. Ein einziges bekanntes Maß genügt oft, um den Rest über die Zeichnung abzuleiten, etwa eine Außenkante, ein Lochabstand oder ein Durchmesser, am echten Teil gemessen. Fehlt jeder Bezug, fragen wir vor dem Angebot nach.
Bekomme ich statt DXF auch DWG oder eine ältere DXF-Version?
Ja, ohne Aufpreis. Schreiben Sie dazu, welches Format und welche Version Ihre Anlage oder Ihr CAD-Programm erwartet. Ältere Versionen wie R12 sind kein Problem.
Wie schnell geht das?
Auf Ihre Anfrage antworten wir in der Regel innerhalb eines Werktags mit einem Festpreis-Angebot oder einer Rückfrage. Wenn es eilt: Mit Express beginnt die Bearbeitung sofort nach Ihrer Zusage, die Datei liegt innerhalb von 24 Stunden vor, sofern alle Vorlagen vollständig sind. Der Zuschlag beträgt 50 % auf den Angebotspreis.
Vorlage da? Schicken Sie sie uns.
Ein Foto oder eine Skizze reicht für den Anfang. Den Festpreis bekommen Sie, bevor Kosten entstehen.
