PDF in DXF umwandeln: Was Konverter können und wann Sie neu zeichnen müssen

Erst prüfen: Vektor-PDF oder Scan?

Ein PDF kann zwei sehr verschiedene Dinge enthalten. Kommt es direkt aus einem CAD-Programm, stehen darin echte Linien, Bögen und Kreise mit Koordinaten. Wurde dagegen eine Papierzeichnung eingescannt oder abfotografiert, enthält das PDF nur ein Bild aus Pixeln. Für die Umwandlung ist das der ganze Unterschied: Linien lassen sich übernehmen, Pixel nicht.

Mit drei Handgriffen finden Sie heraus, was Sie vor sich haben:

• Zoomen Sie im PDF-Programm stark hinein. Bleiben Linien und Schrift scharf, ist es eine Vektorzeichnung. Werden die Kanten treppig oder unscharf, ist es ein Bild.
• Versuchen Sie, ein Maß oder einen Text im Schriftfeld zu markieren. Lässt sich Text auswählen und kopieren, stammt das PDF sehr wahrscheinlich aus einem Programm.
• Achten Sie auf Flecken, Knicke und Ränder. Ein grauer Hintergrund oder eine leicht schiefe Zeichnung verraten fast immer einen Scan.

Vektor-PDF umwandeln: diese Wege gibt es

Für ein Vektor-PDF gibt es mehrere brauchbare Wege. Welcher der beste ist, hängt davon ab, welche Software Sie ohnehin haben.

Kein Konverter weiß, welche Linie eine Schnittkontur ist und welche nur Bemaßung, Mittellinie oder Rahmen. Das Aufräumen bleibt in jedem Fall Handarbeit.

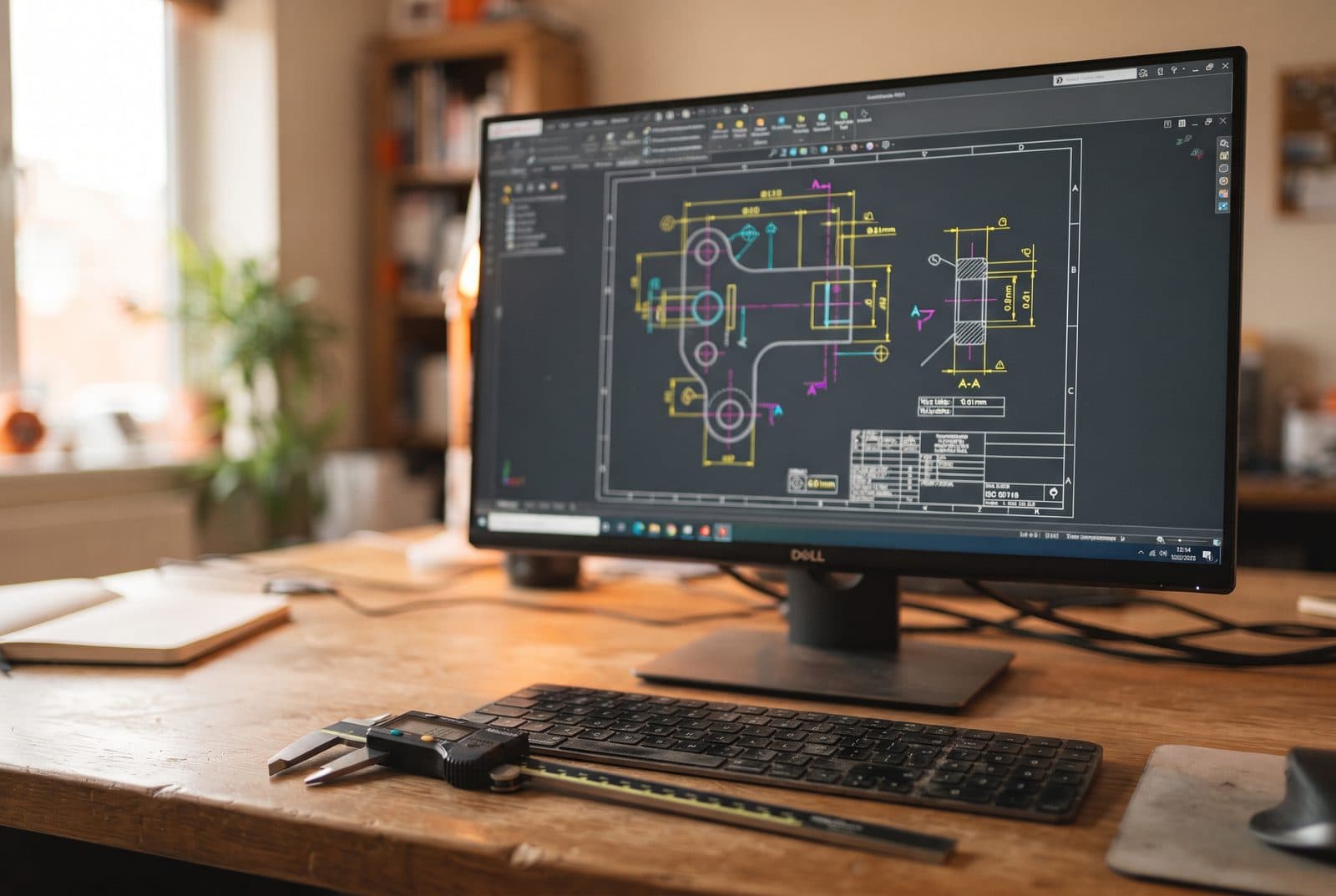

Nach dem Umwandeln: Maßstab prüfen

Der häufigste Fehler zeigt sich erst an der Maschine: Die Datei öffnet sich, alles sieht richtig aus, aber das Teil hat die falsche Größe. PDF rechnet intern in Punkt (ein Punkt sind 0,3528 mm), und viele Zeichnungen wurden irgendwann verkleinert gedruckt, etwa von A3 auf A4.

1. 1Suchen Sie ein langes, bemaßtes Maß in der Zeichnung, zum Beispiel die Außenlänge.
2. 2Messen Sie dieselbe Strecke in Ihrem CAD-Programm nach.
3. 3Weichen die Werte ab, skalieren Sie die ganze Zeichnung mit dem Faktor Soll durch Ist.
4. 4Prüfen Sie danach ein zweites Maß in der anderen Richtung. Stimmt es nicht, wurde die Vorlage verzerrt, und Skalieren allein hilft nicht mehr.

Konturen schließen und aufräumen

Eine Laser- oder Plasmaanlage braucht geschlossene Konturen, und jede Kante darf nur einmal vorkommen. Aus dem PDF kommen dagegen meist viele einzelne Linienstücke, manchmal doppelt übereinander.

• Löschen Sie Rahmen, Schriftfeld, Bemaßung, Mittellinien und Schraffuren.
• Legen Sie alle Konturen auf einen einzigen Layer. Mehrere Layer machen an vielen Schneidanlagen Probleme bei der Verarbeitung.
• Verbinden Sie die Linienstücke zu geschlossenen Polylinien, in AutoCAD zum Beispiel mit VERBINDEN.
• Suchen Sie doppelte Linien. Sie lassen den Laser zweimal über dieselbe Kante fahren.
• Prüfen Sie Bohrungen: Konverter machen aus Kreisen oft Vielecke. Ersetzen Sie sie durch echte Kreise mit dem richtigen Durchmesser.
• Speichern Sie in der Version, die Ihre Maschine erwartet. Ältere Anlagen lesen oft nur DXF R12.

Gescanntes PDF: neu zeichnen statt umwandeln

Für Scans bieten manche Programme eine automatische Vektorisierung an, in Inkscape heißt sie „Bitmap nachzeichnen“. Für Grafiken kann das reichen. Bei einer technischen Zeichnung entstehen daraus wackelige Linien mit Tausenden Knotenpunkten, Schrift und Bemaßung werden zu Kontur, und Maße stimmen nur ungefähr.

Brauchbar wird ein Scan erst, wenn man ihn als Vorlage ins CAD legt, über ein bekanntes Maß skaliert und die Kontur mit Linien, Bögen und Kreisen neu aufbaut. Maßgeblich sind dabei die eingetragenen Werte, nicht die Striche auf dem Papier. Widersprechen sich zwei Maße, muss jemand entscheiden, welches gilt.

Konverter oder Konstruktion im Vergleich

Ein PDF oder Foto zeigt, wie ein Teil aussieht. Wie groß es ist, kann ein Programm daraus nicht lesen. Der Konverter liefert deshalb Linien ohne Maßbezug: Die Datei öffnet sich, sieht richtig aus und hat trotzdem die falsche Größe.

Wann es sich lohnt, die Datei machen zu lassen

Ein sauberes Vektor-PDF wandeln Sie mit etwas Übung selbst um. Bei einem Scan, einem verkleinert gedruckten Plan oder einer nur teilweise bemaßten Zeichnung dauert es dagegen schnell länger als gedacht, und ein Fehler fällt erst am geschnittenen Teil auf.

Dann zeichnen wir die Kontur für Sie neu: auf Ihren Maßen, mit geschlossenen Konturen und echten Kreisen, alles auf einem Layer. Einfache Teile gibt es ab 49 € zzgl. USt., den Festpreis nennen wir Ihnen vor Beginn.
